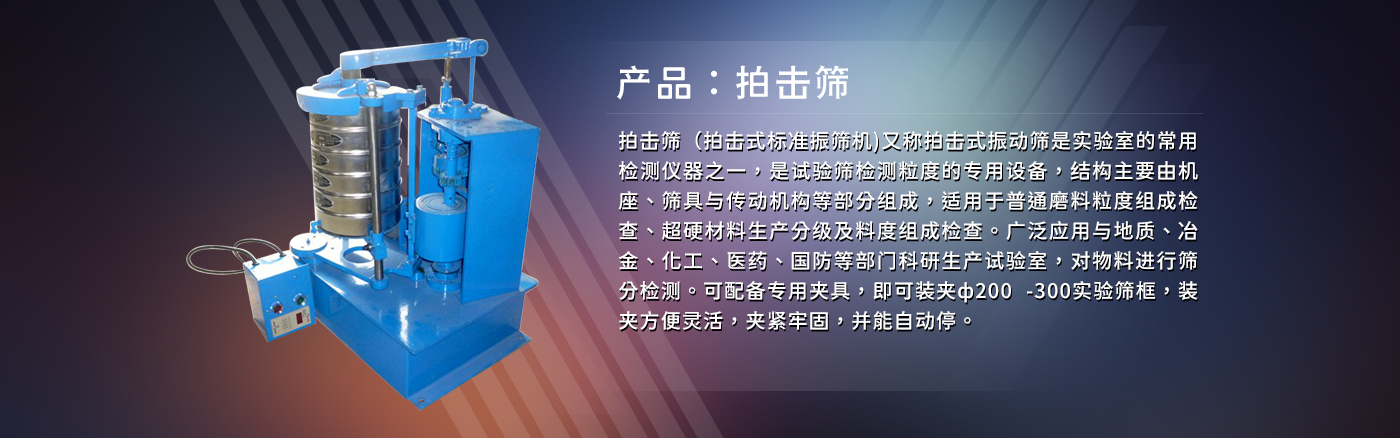

產品說明
工作原理
拍擊篩電機通過同步帶動齒輪變速后使主軸轉動，主軸帶動偏心輪使滑板帶動試驗篩左右搖動，同時帶動頂桿齒輪轉動，頂擊拍錘，拍擊試驗篩，使試驗篩、分樣篩中的物料進行篩分。
適用說明
1、作一次定位。把試驗篩在托盤上好放，調整到便于裝卸的位置，將絲桿下面的羅母擰緊。將試驗篩托盤兩側的頂絲擰緊。
2、潤滑部分：有人工潤滑和自動工潤滑兩種。 機體上部有 4 個注油孔，為人工定時注油。潤滑各摩擦件。 自動潤滑，向機座內注入一定高度的潤滑機油，當轉動軸轉動時，給油環把潤滑油送到各個需要潤滑的位置。
3、自動停車裝置：由撥動開頭、按鈕、中間繼電器、時間繼電器組成。定時多少調時間繼電器上的±±鍵即可。
4、接電源試機：電控盒上的線接入電源，開車前將拍塊下面的頂桿提起，看電動機的回轉方向與紅頭的指向是否相同，相同時方可放下頂桿。本機安裝在有地腳螺栓的水平基礎上，按電工規程安裝電路與接地。接通電源開機前將拍塊下面的頂桿提起。電機的轉向與電機上的紅箭頭方向相同時方可將頂桿放下來。 機器換位置，換電源時都要這樣做。
5．標準檢驗篩工作停止后，旋開絲柱上的螺母，移開篩頭，小心取走篩具。
6．運行結束后，安全起見記得切斷電源。
技術參數
名稱 | 單位 | 數值 |
篩子直徑 | 毫米 | Φ200、Φ300、 |
篩子層次 | 層 | 7 層，可定制 |
旋轉次數 | 次/分 | 290±6 |
拍擊次數 | 次/分 | 156±3 |
拍擊高度 | 毫米 | 38±6 |
旋轉行程 | 毫米 | 25mm |
電動機 | 千瓦 | 0.37 |
轉/分 | 1400 | |
外形尺寸 | 毫米 | 長×寬×高430×410×700 |
篩機重量 | 公斤 | 75 |
適用行業

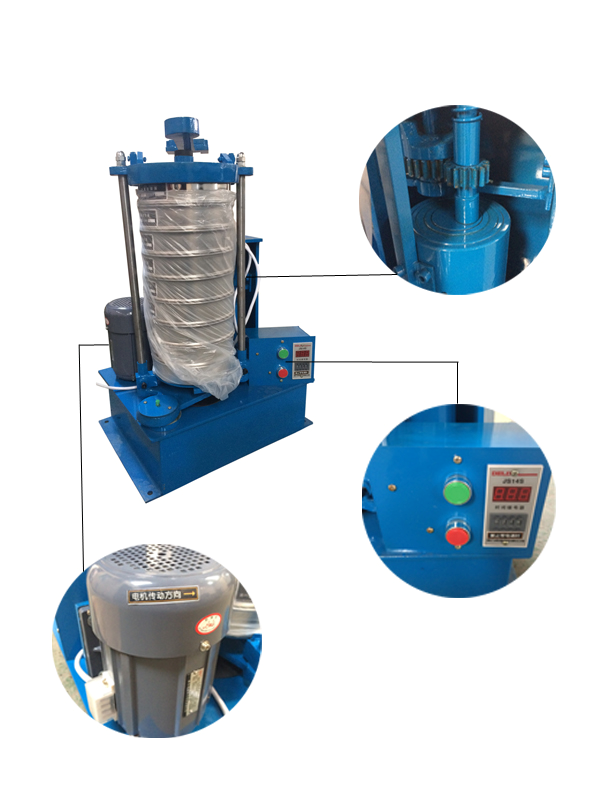

產品細節
